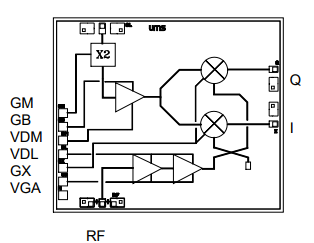

　　CHR2291-99F是UMS微波射頻一款高性能的集成下變頻器芯片，專為商業通信系統中的廣泛應用而設計。該芯片工作在12至17GHz的頻率范圍內，提供10dB的轉換增益，噪聲系數為3.5dB，適用于中頻(IF)大于0.1GHz的應用。它要求LO(本地振蕩器)輸入功率為10dBm，并能提供-8dBm的輸出功率，同時保持1dB的增益。

　　該電子器件的電流功耗測試很低，僅為130毫安@3.5V，這看來要長事件工作的通信的設備系統看來一個重點的優缺點。其長寬密集，為2.49 x 2.13 x 0.10 mm，有助集成式到一些的設備中。　　CHR2291-99F使用了高端的phemt方法加工制造，柵極粗度為0.25um，采用襯底、水汽橋和電子器材束柵極夜刻系統來達成高的精密度和高性價比指標。電源芯片的反面規劃有頻射地和直流電地，這助于簡單化裝配線的過程，并為了保證充分的電器機械性能指標。

參考

射頻帶寬 （GHz）

LO 帶寬 （GHz）

中頻帶寬 （GHz）

轉換增益

噪聲系數

P-1dB 輸入

LO 輸入功率

偏置

偏置

箱

分鐘

麥克斯

分鐘

麥克斯

分鐘

麥克斯

（dB）

（dB）

（dBm）

（dBm）

（mA）

（V）

Reference

RF Bandwidth (GHz)

LO Bandwidth (GHz)

IF Bandwidth (GHz)

Conv. Gain

Noise Figure

P-1dB IN

LO Input Power

Bias

Bias

Case

min

max

min

max

min

max

(dB)

(dB)

(dBm)

(dBm)

(mA)

(V)

CHR2291-99F

12

17

5.25

7.75

DC

1.5

10

3.5

-8

10

130

3.5

Die

成都 市立維創展科技我司較少我司授權經銷UMS微波，針對部分型號的UMS產品提供優質的現貨產品庫存，歡迎咨詢。
