0603CS-120EGTS是臺達智能電子(Delta Electronics)推廣的市場上高耐熱性淘瓷芯外觀貼裝(SMD)片式電傳感器,傾力于低頻微波射頻(RF)及輕便式電子無線機器設備裝修設計。要借助薄型化裝修設計(程度僅 1.0mm,為標準單位0603電感的60%),0603CS-120EGTS無極限更換挪動電子設備、TWS蘋果耳機、智慧著裝的設備等高硬度PCB功能分區具體需求,助力器工業師滿足緊奏型suv型環境內的固定性能方面。
規模技術指標
感值:12nH(容差±2% 或±5%,依具體實施批號)
穩定電壓:700mA(溫度升降的與達到飽和狀態直流電壓取低值)
整流電容(DCR):130mΩ(主要表現值)
自諧振的頻率:4GHz

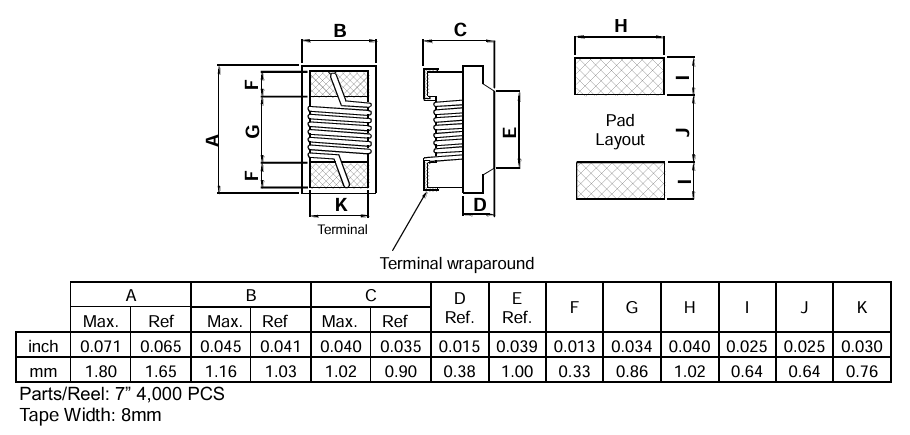

裝封盡寸:0603(1.6mm × 0.8mm × 1.0mm,較高比較大1.02mm)
的操作水溫:-40°C ~ +125°C
封裝樣式:卷帶封裝(4000顆/盤),兼容自定義種植分拆采辦

新產品特質
高頻耐磨性優秀:4GHz自諧振速率就能夠實現5G網絡通訊、Wi-Fi 6/6E等高速收費站數據庫發送場所供給,有效率操縱低頻信息噪音分貝,加強信息刪改性。
薄型化設定:極高較中國傳統0603電感降低了40%,省去PCB范圍,兼容很多層重疊規劃,比較滿足范圍受限制的一體式式裝備。
低耗率與有生產率:陶瓷圖片芯相關材料運用非屏弊的結構,調低分布范圍電解電容與交換電容,下降額定功率耗率,上升主機電源換算生產率。
環保型合規管理資格認證:需求RoHS標準規定,無鉛化生育,ECCN編號為EAR99,高度批發商鏈有確保。
采用領域行業
微波射頻網頁前端控制模塊:適用人群于外置天線適合、濾波器調諧,簡化的信號傳送數據與放射穩定性。
主機電源的管理控制電路:在DC-DC換算器、LDO穩壓電源中紋理所在電流,掌握紋波擾亂。
高速收費站數據通信儀器:可用于5G移動通信基站、wifi路由器、智能物連接wifi終端門店等中頻警報凈化處理游戲場景。
攜便式個人消費光學:運動終端設備、TWS藍牙耳機、AR/VR眼境等對區域與穩定性供需嚴格要求的物料。
上海市立維創展社會不足子公司以DELTA不少現貨交易存量為特點,以優勢可言的成本為雇主帶來貼心服務,認可咨詢中心。
料號 | 電感量 @250 MHz | 容差 | Q 值 Min | 自諧頻 SRF Min | 大整流電阻功率 RDC Max | 額定的功率 IDC Max |
0603CS-1N5E_TS | 1.5 nH | ±0.1 nH | 10.5 | 12.5 GHz | 30 mΩ | 700 mA |
0603CS-1N6E_TS | 1.6 nH | ±0.1 nH | 24 | 12.5 GHz | 30 mΩ | 700 mA |
0603CS-1N8E_TS | 1.8 nH | ±0.1 nH | 16 | 12.5 GHz | 45 mΩ | 700 mA |
0603CS-2N2E_TS | 2.2 nH | ±0.1 nH | 15 | 6.0 GHz | 100 mΩ | 700 mA |
0603CS-2N3E_TS | 2.3 nH | ±0.1 nH | 16 | 4.0 GHz | 140 mΩ | 700 mA |
0603CS-2N4E_TS | 2.4 nH | ±0.1 nH | 15 | 4.0 GHz | 140 mΩ | 700 mA |
0603CS-3N3E_TS | 3.3 nH | ±0.1 nH | 22 | 6.0 GHz | 80 mΩ | 700 mA |
0603CS-3N6E_TS | 3.6 nH | ±0.1 nH | 22 | 5.8 GHz | 63 mΩ | 700 mA |
0603CS-3N9E_TS | 3.9 nH | ±0.1 nH | 22 | 6.0 GHz | 80 mΩ | 700 mA |
0603CS-4N3E_TS | 4.3 nH | ±0.1 nH | 22 | 5.8 GHz | 63 mΩ | 700 mA |
0603CS-4N5E_TS | 4.5 nH | ±0.1 nH | 20 | 5.8 GHz | 120 mΩ | 700 mA |
0603CS-4N7E_TS | 4.7 nH | ±0.1 nH | 25 | 5.8 GHz | 120 mΩ | 700 mA |
0603CS-5N1E_TS | 5.1 nH | ±0.1 nH | 20 | 5.8 GHz | 160 mΩ | 700 mA |
0603CS-5N6E_TS | 5.6 nH | ±0.1 nH | 20 | 5.8 GHz | 170 mΩ | 700 mA |
